Explication des paramètres du sonar

Contrôle la sensibilité de la sonde, affectant sa capacité à voir des cibles plus petites.

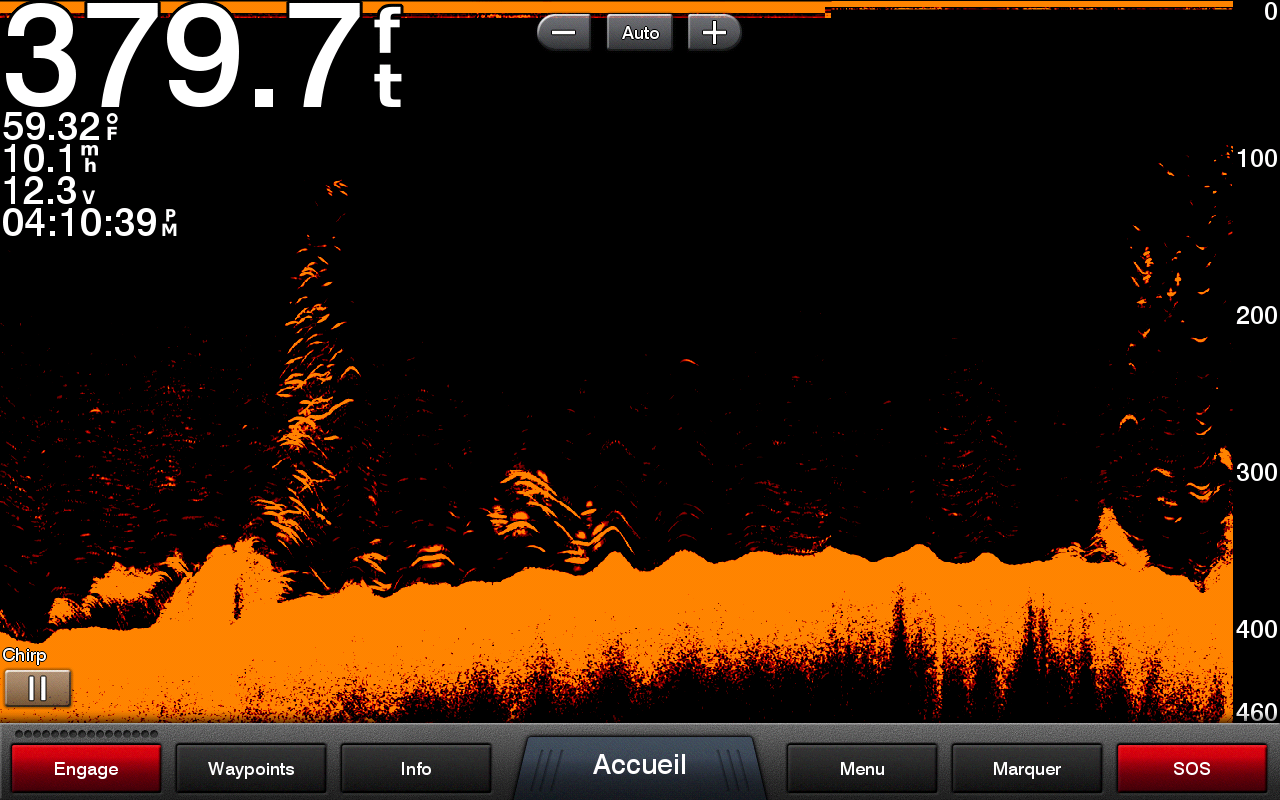

• Une sensibilité élevée est meilleure en eau claire.

• Réduisez la sensibilité pour éliminer les retours indésirables.

• Si impossible de voir les arches de poissons ou d'autres détails.
• Image saturée.
• Image déformée.

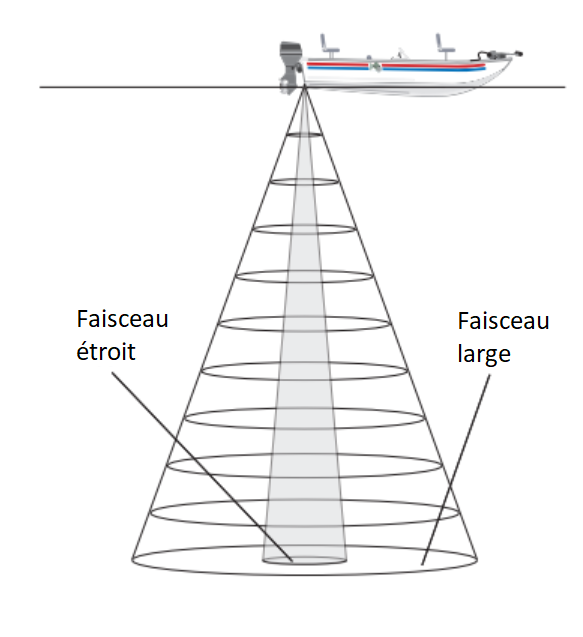

La sonde traditionnelle montée sur le bateau envoie des ondes sonores dans l'eau sous la forme d'un cône. Ces ondes sonores se réfléchissent sur les objets qu'elles frappent (poissons, algues, structure du fond). L'onde sonore est reçue en retour et transmise au sondeur qui produit une image sur la page du sonar. Les fréquences traditionnelles sont de 50 kHz, 77 kHz, 80 kHz et 200 kHz. Les faisceaux traditionnels ont la forme d'un cône et sont soit larges soit étroits.

• Les faisceaux étroits pénètrent plus profondément et fournissent des détails précis de ce qui se trouve sous le bateau.
• Les faisceaux larges donnent un cône plus large s'étendant au-delà des côtés du bateau en eaux peu profondes.

• Fréquence unique : Avec une sonde à fréquence unique, il n'est pas possible de la sélectionner car il n'y a qu'une seule fréquence possible.
• Double faisceau : Fonctionne mieux en eau peu profonde ou en eau douce.
• Double fréquence : Idéal pour la pêche en eau profonde ( hauturière ) La sonde double fréquence peut alterner entre 50 kHz et 200 kHz.

Les fréquences Chirp envoient un balayage continu de fréquences dans une gamme allant des basses aux hautes fréquences. La technologie Chirp permet d'obtenir une image plus claire et haute résolution avec une meilleure séparation des cibles et des arches de poissons plus nettes.

Chirp à haute fréquence : Fréquences de 145 à 230 kHz.

1. Meilleure séparation des cibles sur les appâts et les poissons en bancs.
2. Idéal pour la pêche en eaux peu profondes (moins de 800 pieds/240m).
3. Les hautes fréquences offrent une largeur de faisceau étroite qui permet de repérer les poissons proches des structures.

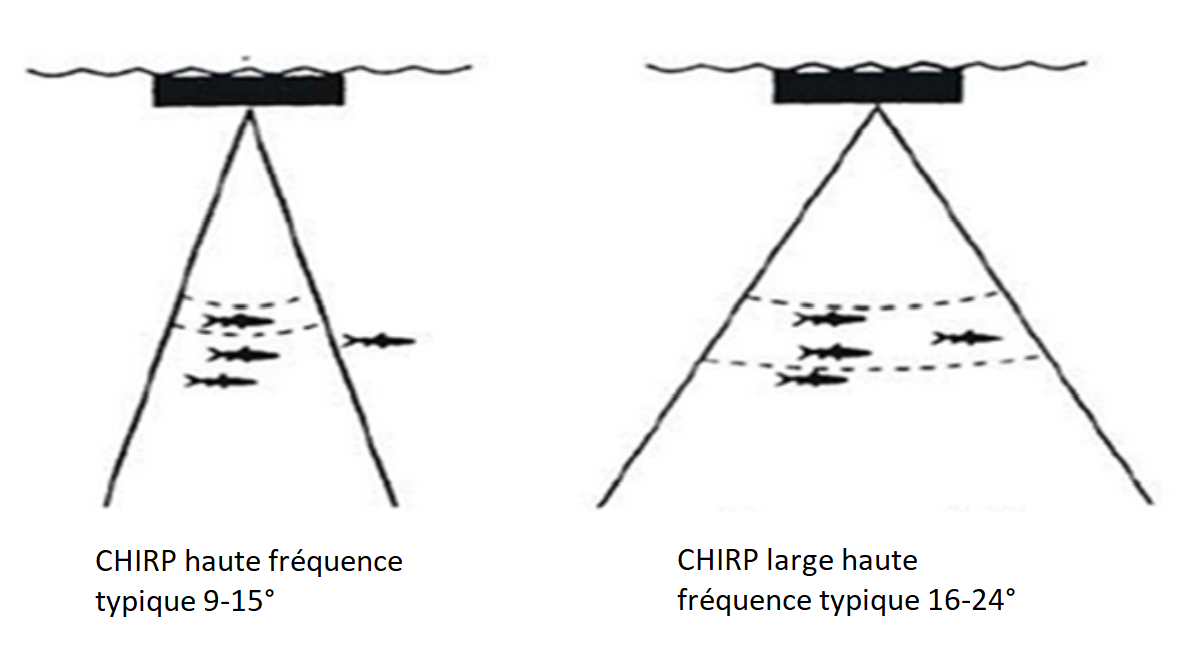

Chirp large à haute fréquence : Fréquences 150-240kHz.

1. Parfait pour les pêcheurs en eau douce.
2. L'angle du faisceau couvre une plus grande surface dans l'eau.
3. Le faisceau large dessine des arches de poissons plus larges que la sonde standard CHIRP haute fréquence.

Chirp à fréquence moyenne : Fréquences de 85 à 165 kHz.

1. Le Chirp à fréquence moyenne est excellent pour cibler les thons, les marlins et autres poissons de la famille de l'Espadon.
2. La meilleure plage d'utilisation pour la plupart des pêcheurs, avec une bonne plage de fréquences entre les fréquences basses et les fréquences hautes.

Chirp à basse fréquence : Fréquences de 40-60kHz.

1. Idéal pour la pêche en eau profonde.
2. Aide à trouver la thermocline.
3. Plus la puissance d'émission est élevée, plus cette sonde atteint des profondeurs importantes. Il est important de noter que la qualité de l'image est sacrifiée pour les lectures à faible profondeur.

Gérer les fréquences : Permet d'ajouter ou de supprimer des fréquences distinctes du menu de fréquences standard lors de l'utilisation d'un sondeur et d'une sonde compatibles CHIRP.

Permet à l'utilisateur de régler le niveau de zoom sur la page du sonar. Le zoom activé affiche une marque verte, et la flèche vers la droite ouvre des paramètres supplémentaires.

•   Auto : Ajustement automatique en fonction de la profondeur prédéfinie.
•   Manuel : Définit manuellement la plage de profondeur de la zone agrandie.
•   Agrandir : Agrandit une partie de l'écran.
•   Verrouillage du fond : Règle les données sonar à partir de la profondeur du fond.

Règle la portée de l'échelle de profondeur pour les vues sonar traditionnelles et ClearVü. Règle la plage de l'échelle de largeur sous SideVü.

•  Auto : Option qui permet de changer la portée en gardant le fond dans la partie inférieure de l'affichage.
•  Manuel : Option qui permet à l'utilisateur de visualiser une plage de profondeur spécifique.

Transmission du sondeur : Permet d'activer ou de désactiver la sonde lorsqu'elle n'est pas nécessaire.

Paramètres du sonar : Les paramètres du sonar sont accessibles à partir d'une vue du sonar. Sélectionnez Menu > Réglages du sondeur. Tous les paramètres du sonar ne sont pas applicables à tous les appareils GPSMAP et ECHOMAP. Reportez-vous au manuel de l'utilisateur pour prendre connaissance des options du menu.

Vitesse de défilement : Permet aux utilisateurs de régler la vitesse de défilement du sonar.

Ultra Scroll : Disponible sur les appareils des séries antérieures, contrôle la vitesse de défilement de l'affichage. Le réglage de l'Ultra Scroll va de « Pause » à « 100% ».

Avance d'image : Règle l'image du sonar pour qu'elle avance plus rapidement en dessinant plus d'une colonne de données à l'écran pour chaque colonne de données du sondeur reçue.

• Particulièrement utile lorsque vous utilisez le sondeur en eau profonde, car le signal du sonar met plus de temps à atteindre le fond de l'eau et à revenir.
• Le réglage 1/1 affiche une colonne d'informations à l'écran pour chaque retour du sondeur. Les options sont 1/1 ; 2/1 ; 4/1 ; 8/1.

Interférence : Ajuste la sensibilité pour réduire les effets des sources de bruit à proximité.

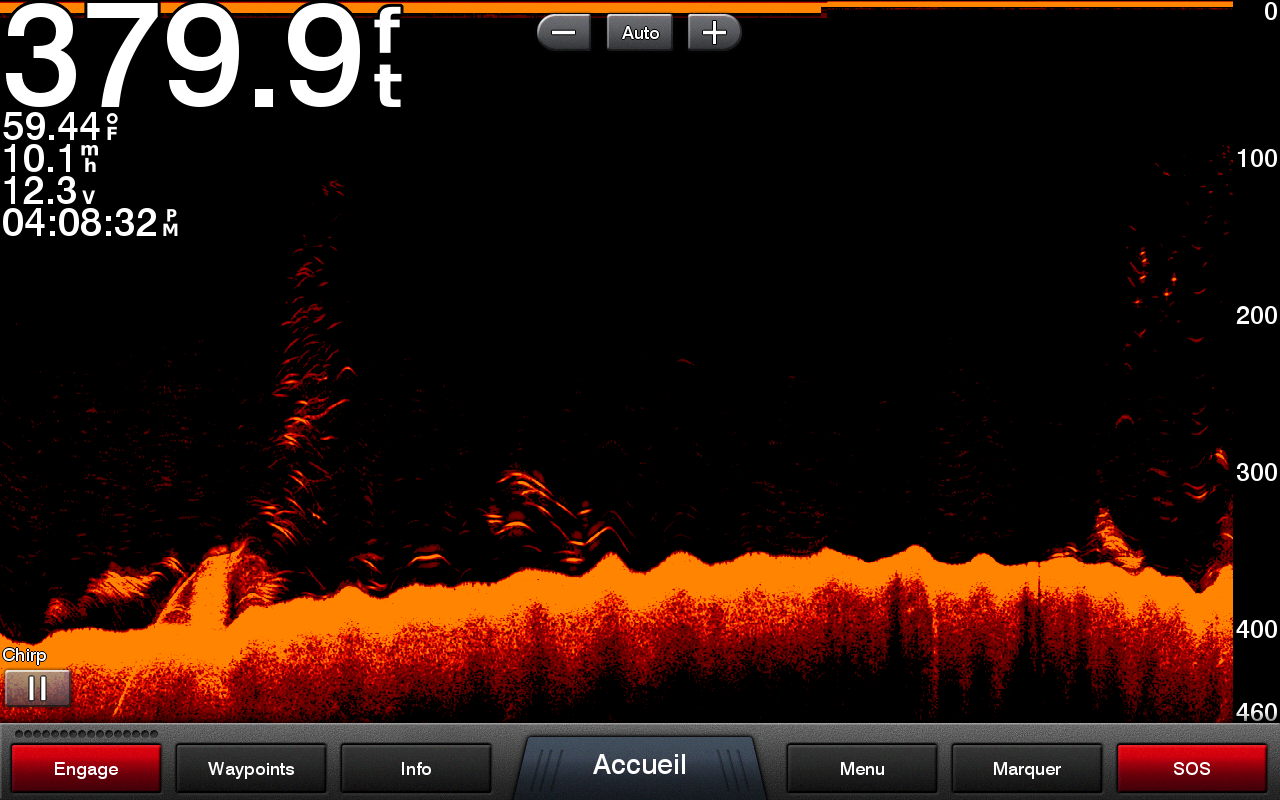

Couleur Limite : Règle la plage des couleurs et met en évidence les zones d'intérêt sur l'écran du sonar.

• Fonctionne mieux après avoir modifié le niveau de détail affiché à l'écran à l'aide des paramètres de sensibilité ou de luminosité.
• Augmentez la sensibilité des couleurs pour mettre en évidence les cibles de poissons plus petites ou créer un affichage plus intense.
• Le réglage de la sensibilité de couleur entraîne une perte de la différenciation des retours à haute intensité du fond. Pour réduire l'intensité du retour, abaissez le paramètre.

Lissage : Supprime les bruits qui ne font pas partie d'un retour sonar standard, et ajuste l'apparence des retours tels que le fond.

• Utilisez le lissage et l'interférence ensemble pour filtrer le bruit de faible intensité sur l'image.

Bruit de surface : Masque le bruit près de la surface. Des faisceaux plus larges peuvent montrer plus de cibles mais peuvent générer plus de bruit de surface.

TVG : ajuste l'apparence des retours pour compenser la faiblesse des signaux sonar en eaux plus profondes, et réduit l'apparence du bruit près de la surface.

• Augmentez le réglage et les couleurs associées au bruit de fond et aux cibles de poissons apparaîtront plus uniformes à différentes profondeurs d'eau.
• TVG permet d'afficher les cibles proches de la surface qui sont autrement cachées ou masquées par le bruit de surface. Ceci est utilisé lorsque le bruit de surface est très important.

Code couleurs : Change le thème des couleurs. Il existe de nombreuses options de couleurs. Vous trouverez ci-dessous deux exemples d'options de couleurs disponibles. Les schémas de couleurs sont choisis par l'utilisateur.

Couleur sensi.: Ajuste l'intensité des couleur.

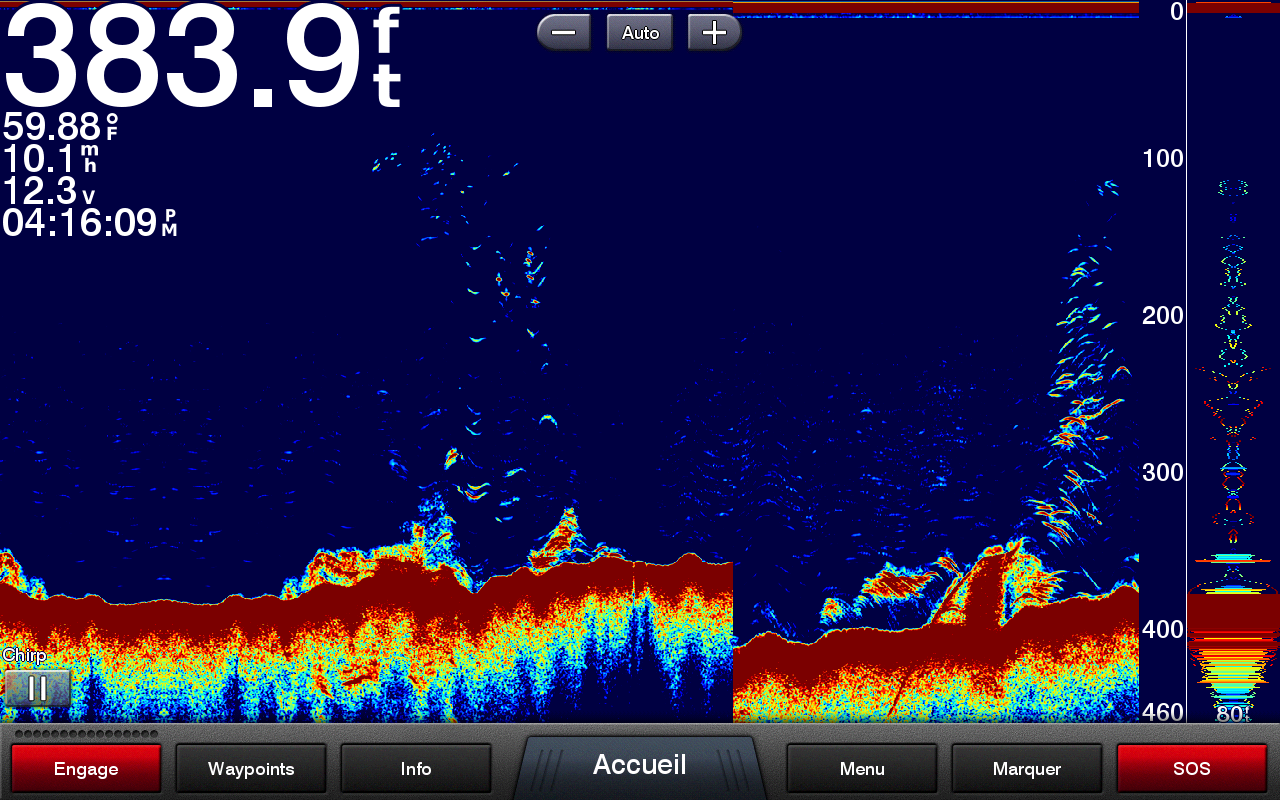

A-Scope : Un flasheur vertical qui s'affiche sur le côté droit de l'écran et qui montre ce qui se trouve sous la sonde en direct.

• L'A-Scope permet d'identifier les retours de cible lorsque le bateau se déplace à grande vitesse.
• Utile pour détecter les poissons qui restent sur le fond.

Ligne profondeur :  Affiche une ligne de profondeur permettant une référence rapide.

Contour ou ligne blanche : Cette fonction met en évidence le signal le plus fort du fond pour aider à en identifier la dureté. Le signal le plus fort du fond apparaît sous la forme d'une couleur très contrastée. Un fond dur affiche une couche plus épaisse tandis qu'un fond mou affiche une couche plus fine. Le bord ou la ligne blanche aide à déterminer la surface du fond à des fins d'ancrage.

• Également utilisé pour rechercher une espèce spécifique de poissons en fonction du type de fond qu'ils habitent.

Symboles de poissons : (Pas disponible sur tous les modèles) Permet aux utilisateurs de changer le mode d'affichage des cibles.

Etirement d'écho : L'étirement de l'écho rend les cibles plus prononcées et plus faciles à voir à l'écran. Si le réglage est trop élevé, les cibles se confondent ; si le réglage est trop faible, les cibles apparaîtront trop petites et seront plus difficiles à voir.

• Ajustez l'étirement de l'écho et la largeur de filtre ensemble pour obtenir une résolution et une réduction du bruit. Réglez l'étirement de l'écho et la largeur de filtre sur faible, l'écran aura la résolution la plus élevée, mais sera plus sensible aux interférences.
• Réglez l'étirement de l'écho sur une valeur élevée et la largeur du filtre sur une valeur faible, la résolution de l'écran sera plus faible mais les cibles seront plus larges.
• Réglez l'étirement de l'écho et la largeur du filtre sur une valeur élevée, la résolution de l'écran sera la plus faible mais la moins sensible aux interférences.

Illustration 1 - la valeur d'étirement de l'écho est trop élevée, les cibles se confondent. Illustration 2 - la valeur d'étirement de l'écho est trop faible, les cibles sont petites et difficiles à voir.

Modifier les recouvrements : Personnalise les données affichées sur la page du sonar. Exemples :  Profondeur, Température de l'eau. Tension de l'unité, vitesse, heure.

Haut-fond - Une alarme retentit lorsque la profondeur est inférieure à la valeur spécifiée.

Eaux profondes - Une alarme retentit lorsque la profondeur est supérieure à la valeur spécifiée.

Alarme FrontVü - Une alarme retentit lorsque la profondeur devant le bateau est inférieure à la valeur spécifiée.

Température eau - Une alarme retentit lorsque la température de l'eau est inférieure ou supérieure à une valeur spécifiée.

Contour - Une alarme retentit lorsqu'une cible est suspendue à la profondeur spécifiée, de la surface au fond.

Poisson - Une alarme retentit lorsqu'un poisson est suspendu à la profondeur spécifiée. Vous avez le choix entre trois tailles : toutes, moyennes à grandes et grandes.

Physique -  Définit la plage de profondeur sur laquelle le sonar se concentre. Il permet à l'utilisateur de zoomer avec une plus grande résolution sur la zone focalisée.

Lim. rech. fond - Limite la recherche du fond à la profondeur sélectionnée lorsque le paramètre Portée est Auto. La fonction Limite de recherche du fond minimise le temps nécessaire pour trouver le fond mais ne recherche pas au-delà de la profondeur spécifiée.

Taux transmi. - Définit la durée entre les impulsions du sonar. Option disponible uniquement sur la vue traditionnelle du sonar.

Puissance de Transmission - Réduit le résonnement de la sonde près de la surface. Option disponible uniquement sur la vue traditionnelle du sonar.

Largeur du filtre - Met en évidence les bords de la cible. Un filtre plus court donne des bords clairement définis mais laisse passer plus de bruits parasites. Un filtre plus long atténue les bords de la cible et réduit les interférences. Option disponible uniquement sur la vue sonar traditionnelle.

Restaurer les paramètres par défauts du sondeur - Restaure les paramètres du sonar aux valeurs par défaut.

Diagnostic de la sonde - Cette fonction est destinée à être utilisée à la demande de Garmin à des fins de dépannage.
