Installation d'une antenne GPS NMEA 0183 (HVS) sur un traceur Garmin

Pour déterminer le câblage entre votre traceur et une antenne GPS Garmin NMEA 0183, sélectionnez la série à laquelle votre traceur appartient.


GPSMAP 2xxx series

GPS 17/GPS 17N

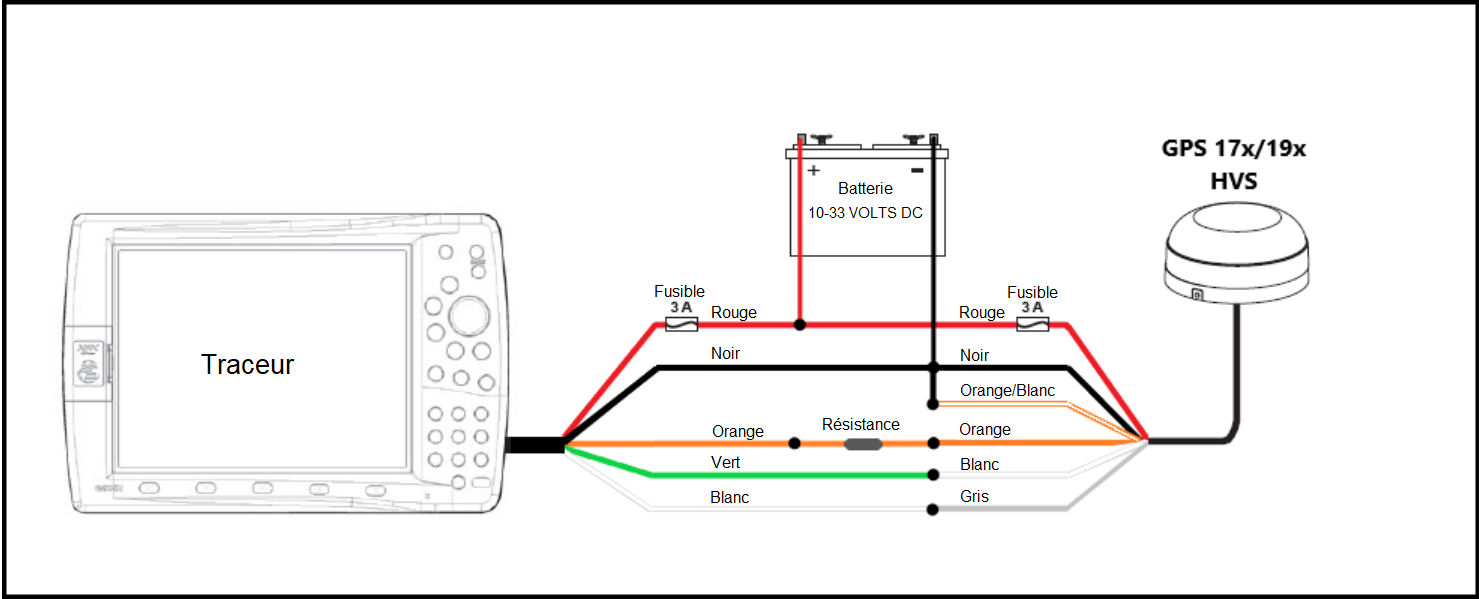

GPS 17x/GPX 19x*

*L'antenne GPS 19x est livrée avec une résistance qui devra être connectée entre les deux fils orange.

GPSMAP 3xxx series

GPS 17/GPS 17N

GPS 17x/GPX 19x*

*L'antenne GPS 19x est livrée avec une résistance qui devra être connectée entre les deux fils orange.

GPSMAP 4xxx series

GPS 17/GPS 17N

GPS 17x/GPS 19x*

*L'antenne GPS 19x est livrée avec une résistance qui devra être connectée entre les deux fils orange.

GPSMAP 5xxx series

GPS 17/GPS 17N

GPS 17x/GPS 19x*

*L'antenne GPS 19x est livrée avec une résistance qui devra être connectée entre les deux fils orange.

GPSMAP 6xxx series

GPS 17/GPS17N

GPS 17x/GPS 19x

GPSMAP 70xx series

GPS 17/GPS17N

GPS 17x/GPS 19x

GPSMAP 74xx/76xx series

GPS 17/GPS 17N

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

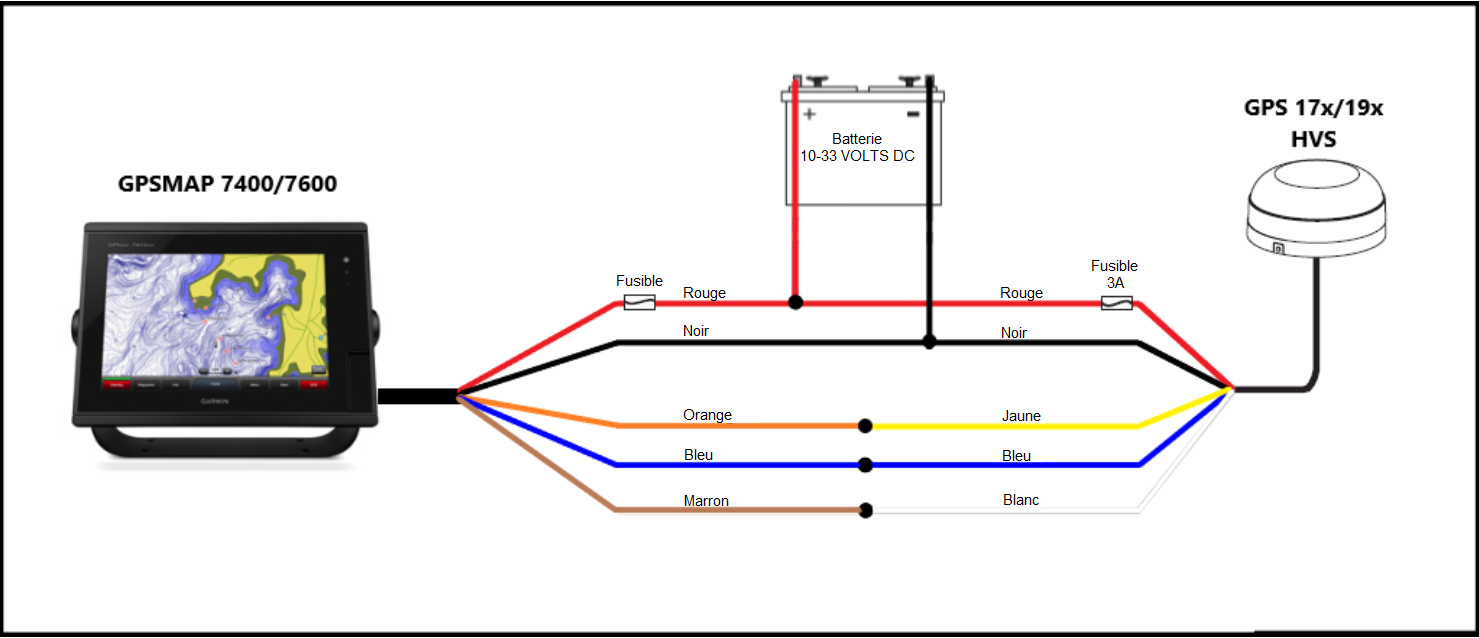

GPS 17x/GPS 19x

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

GPSMAP 82xx series

GPS 17/GPS 17N

0183 82xx A

GPS17x/GPS 19x

0183 82xx B

GPSMAP 8400/8600 - 10", 12", 16"

GPS 17/GPS17N

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

GPS 17x/GPS 19x

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

GPSMAP 8400/8600 - 17", 22", 24"

GPS 17/GPS 17N

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

GPS 17x/GPS 19x

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

GPSMAP 5x7, 7x1, 8x0, 10x0

GPS 17/GPS 17N

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

0183 5x7 7x1 8x0 10x0 A

GPS 17x/GPS 19x

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

0183 5x7 7x1 8x0 10x0 B

GPSMAP 7x2, 7x3, 9x2, 9x3, 10x2,12x2,12x3, Plus,Touch

GPS 17/ GPS 17N

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

REMARQUE : Si la résistance est utilisée sur le fil orange, réglez le port sur NMEA Standard. Si aucune résistance n'est utilisée, utilisez NMEA haute vitesse.

L'image ci-dessous ne spécifie pas toutes les unités mais s'applique à toutes les unités listées dans le titre.

7x2 9x2 A FR

GPS 17x/GPS 19x

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

REMARQUE : Si la résistance est utilisée sur le fil orange, réglez le port sur NMEA Standard. Si aucune résistance n'est utilisée, utilisez NMEA haute vitesse.

7x2 9x2 B FR

echoMAP 50s/dv, 70s/dv series

GPS 17/GPS 17N

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

0183 Echomap 8 pin A

GPS 17x/GPS 19x

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

0183 Echomap 8 pin B

echoMAP CHIRP, Plus, Ultra, UHD

GPS 17/GPS 17N

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

0183 Ulra A

GPS17x/GPS 19x

Une fois l'antenne connectée, consultez la section Paramètres du port pour configurer correctement le port sur l'appareil.

0183 Ulra B


Paramètres du port

Lorsqu'une antenne GPS est connectée au port série d'un appareil, le protocole approprié doit être sélectionné. Pour accéder à ce paramètre :

  1. Commencer sur l'écran d'Accueil
  2. Sélectionnez Paramètres
  3. Sélectionnez Communications
    • Appareils de la série echoMAP, sélectionnez le port série approprié :
      • GPS 17, 17N, 17x - Sélectionnez Standard NMEA
      • GPS 19x - Sélectionnez Haute Vitesse NMEA
    • Appareils de la série GPSMAP :
      1. Sélectionnez Configuration NMEA 0183
      2. Sélectionnez Types de ports
      3. Sélectionnez le port d'entrée approprié
        • GPS 17, 17N, 17x - Sélectionnez Standard NMEA
        • GPS 19x - Select Haute Vitesse NMEA
      4. Sélectionnez le port de sortie approprié
        • GPS 17, 17N, 17x - Sélectionnez Standard NMEA
        • GPS 19x - Sélectionnez Haute Vitesse NMEA
