Instructions de montage pour le Tacx NEO Bike

L’article suivant procure des instructions étape par étape pour monter votre NEO Bike. Pour des instructions complètes, y compris l’opération, l’usage et l’entretien de votre vélo, consultez le manuel d’utilisateur du Neo Bike.

 Instructions de montage

• Il est recommandé d’avoir deux personnes présentes pour monter le NEO Bike.
• Vous pouvez suivre la procédure de montage avec les étapes ci-dessous en conjonction avec la vidéo ci-dessus.

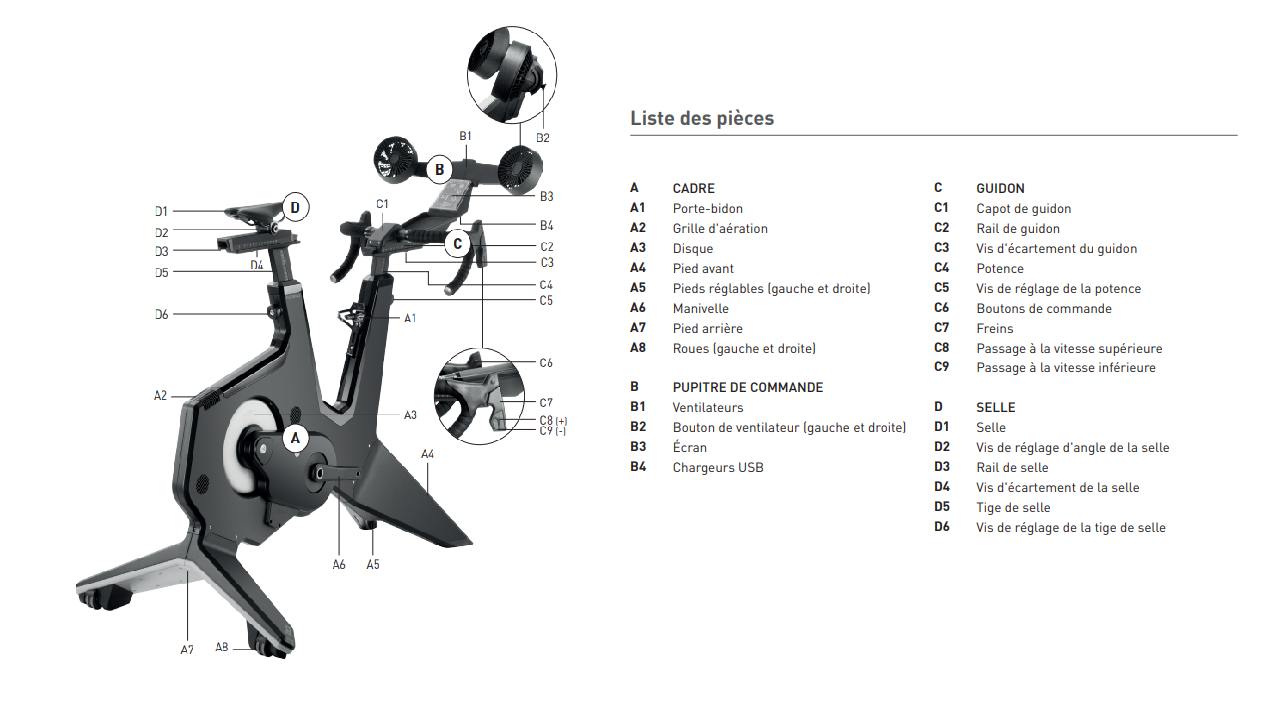

• Faites références à la liste de pièces dans l’image ci-dessus pour vous aider avec le montage du vélo.

Étape 1 : Montage les pieds avant et arrière au corps du trainer

1. Placez le cadre du trainer (A) sur le sol et inclinez-le vers l'arrière ou l'avant pour monter les pieds.

2. Fixez les pieds avant (A4) avec les deux vis T8015.02 et T8015.03 et serrez-les avec une clé Allen de 8 mm.

3. Fixez le pied arrière (A7) avec les deux vis T8015.01 et serrez-le avec une clé Allen de 8 mm.

4. Placez le trainer sur une surface ferme et plane.

5. Stabilisez le trainer en nivelant les pieds avant avec les pieds réglables (A5).
   1. Commencez par un côté et tournez le bouton vers la gauche pour raccourcir ou vers la droite pour allonger le pied.
   2.  Faites de même pour l'autre côté.
   3. Continuez jusqu'à ce que le vélo soit complètement stable sur le sol.

Étape 2 : Montez les pédales

1. Sélectionnez l'insert de pédale nécessaire. Les inserts gauche et droit sont différents.
   (L = gauche, R = droite)

2. Graissez l'insert.

3. Montez la pédale avec l'insert requis sur l'axe de moyeu.

4. Fixez la pédale en la tournant dans le bon sens.

Étape 3 : Montez le porte-bidon

1. Montez le porte-bidon avec une clé Allen de 4 mm.

Étape 4 : Montez la selle

1. Placez le capuchon T8010.05 sur le rail de selle (D3).

2. Glissez la selle (D1) sur le rail de selle (D3).

3. Fixez la selle à la hauteur et à la distance requises à l'aide des vis D6 (hauteur) et D4 (distance) avec une clé Allen de 6 et 8 mm. Ou remplacez les vis par les poignées T18015.15 et T8015.16.

   • La hauteur maximale est de 26 cm et la distance maximale est de 15 cm. Ne dépassez pas ces valeurs.

4. Réglez l'angle de selle avec la vis D2 et une clé Allen de 5 mm.
   • REMARQUE : serrez la vis à 17 Nm.

Étape 5 : Montez le pupitre de commande et le guidon

1. Placez le capuchon T8010.05 dans le rail du guidon (C2).

2. Montez le pupitre de commande et le guidon sur le rail du guidon (C2). Veillez à ne pas bloquer les câbles.

3. Fixez le pupitre avec une clé Allen de 6 mm.

4. Réglez la hauteur et l'écartement du guidon à l'aide des vis C3 et C5 et de clés Allen de 6 et 8 mm. Ou remplacez les vis par les poignées T8015.15 et T8015.16.

   • La hauteur maximale est de 26 cm et la distance maximale est de 15 cm. Ne dépassez pas ces valeurs.

5. Ajustez l'angle du guidon, si désiré :
   1. Enlevez le capot du guidon (C1) avec le tournevis Torx 20.
   2. Retirez les 4 vis.
   3. Réglez l'angle nécessaire et fixez le guidon avec les 4 vis.
   4. Replacez le capot du guidon (C1) et fixez-le avec le tournevis Torx 20.

Étape 6 : montez les ventilateurs d’air ou le support de tablette

REMARQUE : Les ventilateurs comprennent un support de tablette.

1. Installez les ventilateurs (B1) ou le support de tablette (T8010.16) sur le pupitre.

2. Fixez les ventilateurs avec le tournevis Torx 20.

   • Utilisez le bouton B2 pour modifier l'angle des ventilateurs.

3. Branchez les câbles d'alimentation pour l'écran et les ventilateurs.

Étape finale : Branchez le trainer à la source d’alimentation principale

La simulation de descente sera activée une fois le trainer branché à une source d’alimentation. Le trainer génère sa propre énergie et est alimenté tant que vous pédalez.
