Een Zues-voortstuwingssysteem of een Axius hekaandrijvingscontrolesysteem aansluiten op een GPSMAP 4xx- of 5xx-apparaat

Garmin heeft een update uitgebracht waarmee de toestellen uit de GPSMAP 4xx- en 5xx-serie gecertificeerd worden voor gebruik met het Zeus-voortstuwingssysteem en het Axius hekaandrijvingscontrolesysteem, verkrijgbaar bij Mercury Marine en Cummins MerCruiser Diesel. Het Zeus-voortstuwingssysteem en het Axius hekaandrijvingscontrolesysteem kunnen zelfs automatisch een door het Garmin-toestel gedefinieerde route volgen.

Om de twee apparaten met elkaar te laten samenwerken, moet het besturingssysteem van het GPSMAP 4xx- of 5xx-apparaat worden bijgewerkt naar de nieuwste versie. Voor instructies over hoe u dit moet doen, raadpleegt u de FAQ getiteld "Hoe kan ik de interne besturingssoftware van mijn GPSMAP 400- of 500-serie-apparaat updaten?".

Vervolgens moet u de NMEA 0183-poorttypen wijzigen in NMEA Standard. Volg hiervoor deze instructies:

1. Terwijl het apparaat is ingeschakeld, drukt u op de startknop

2. Kies Configureren

3. Kies Communicatie

4. Kies Seriële poort 1

5. Kies NMEA Standard

6. Kies Seriële poort 2

7. Kies NMEA Standard

Vervolgens moet u de juiste NMEA 0183-zinnen inschakelen voor uitvoer op het apparaat. Volg hiervoor deze instructies:

1. Terwijl het apparaat is ingeschakeld, drukt u op de startknop

2. Kies Configureren

3. Kies Communicatie

4. Kies NMEA 0183-instellingen

5. Kies Route

6. Wijzig GPBWC in AAN en stel alle andere routevormen in op Uit

7. Druk op de terug knop

8. Kies Systeem

9. Wijzig GPRMB en GPRMC in Aan en stel alle andere systeemzinnen in op Uit

10. Druk op de terug knop

11. Kies Garmin

12. Wijzig al deze zinnen in Uit

Vervolgens moet u de instelling Turn Transition configureren. Volg hiervoor deze instructies:

1. Terwijl het apparaat is ingeschakeld, drukt u op de startknop

2. Kies Configureren

3. Kies Voorkeuren

4. Kies Navigatie

5. Kies Turn Transition

6. Kies Activering

7. Kies Afstand

8. Kies Afstand wijzigen

9. Verander de afstand in 300 ft. (90 m)

10. Druk op de knop Gereed

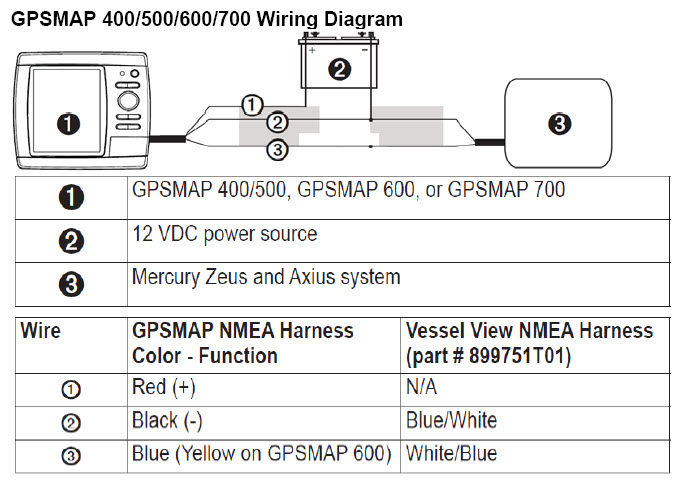

Ten slotte moet u de twee apparaten met elkaar verbinden via de voedings- / gegevenskabel van het GPSMAP 4xx- of 5xx-apparaat. Hieronder vindt u een diagram met instructies voor het verbinden van de twee apparaten. Dit diagram is anders dan een typische NMEA 0183-installatie, aangezien dit specifiek is voor dit type toepassing.
